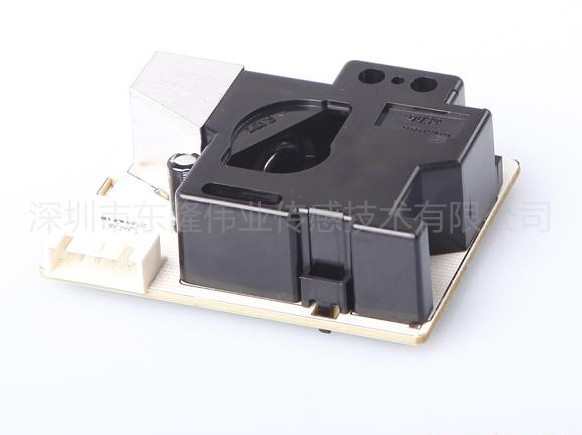

美國GE公司的SM-PWM-01A是一款利用光學方法檢測空氣中粉塵濃度的粉塵傳感器。在粉塵傳感器中有一個紅外二極管和一個圖像傳感器，他們的光軸相交，當帶灰塵的氣流通過光軸相交的交叉區域，粉塵對紅外光反射，反射的光強與灰塵濃度成正比。圖像傳感器檢測到灰塵反射的紅外二極管發射的紅外光，經信號調理電路，輸出反應灰塵濃度的脈寬調制信號（PWM）。
GE的SM-PWM-01A粉塵傳感器能檢測像香煙顆粒大小的顆粒物，也能檢測出室內灰塵等大顆粒，通過輸出兩個不同的脈寬調制信號（PWM）區分不同灰塵顆粒物的濃度。
SM-PWM-01A粉塵傳感器優勢特點
- 結構緊湊，質量輕(W59x H45x D20 mm,～35g)
- PWM (pulse width modulation)輸出(低脈沖輸出)
- 能夠區分室內香煙等小顆粒和灰塵（花粉，塵埃，毛屑）等大顆粒
- 低脈沖的寬度比例表示顆粒物大小和濃度
- 粉塵傳感器通過加熱電阻形成恒定的氣流
- 無鉛和ROHS認證
SM-PWM-01A粉塵傳感器典型應用
- 空氣中的粉塵監測，室內空氣質量監控
- 空氣過濾器，空氣凈化機，空調
- 室外灰塵監測（需要客戶特殊的外形結構設計）
- 煙霧報警
SM-PWM-01A粉塵傳感器規格書
|
|
規格 |
參數 |
|
1 |
輸入電壓 |
DC 5V±5%(CN 1: Pin1=GND, Pin3=+5V),紋波＜30mV |
|
2 |
功耗 |
＜100mA±10% |
|
3 |
工作溫度、濕度 |
-10～65℃,低于95% RH |
|
4 |
存儲溫度 |
-30～80℃ |
|
5 |
尺寸 |
W 59× H 45 × D20 (mm) max |
|
6 |
重量 |
～30 g |
|
7 |
檢測濃度 |
顆粒物尺寸＞1 μm,濃度:0.01～2.0mg/m3 (粒子計數器濃度40,000～800,000 at 1μm) |
|
8 |
信號輸出 |
低脈沖輸出 Hi:＞4.5V, Lo:＜0.7V (輸入阻抗200KΩ) 建議測量輸出的低脈沖占空比(%) 建議測量方法采用計算5sec到30sec粉塵濃度的移動平均的LPO |
|
10 |
最小啟動時間 |
在接通電源30秒之后 |
SM-PWM-01A粉塵傳感器電氣特性
|
絕對最大額定參數 |
|||
|
參數 |
符號 |
范圍 |
單位 |
|
電源電壓 |
Vcc |
-0.3~7 |
V |
