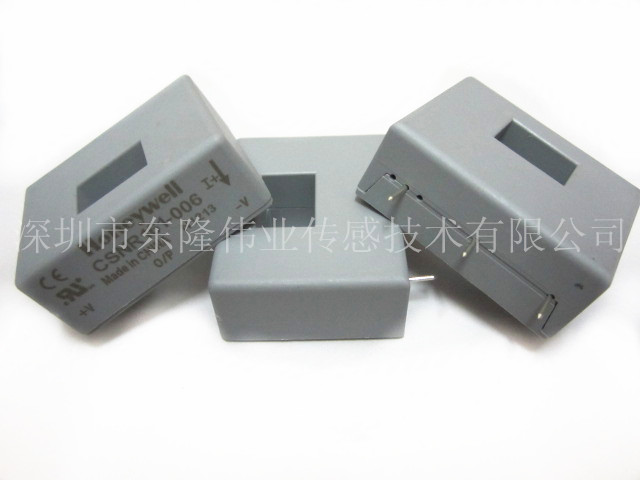

1: 概述：CSNR161-006閉環電流傳感器，基于磁補償原理。原/副邊電路之間電氣絕緣，可以測量直流、交流和脈沖電流。
2：電氣參數
額定電流：125A.t rms(額定值)
測量范圍：0~±200A.t(DC~AC Peak)
測量阻值（在70°C）：Rm min Rm max
With±12V,at±125A.t Max：10ohm 40ohm
at±200A.t Max：10ohm 15ohm
With±15V,at±125A.t Max：30ohm 70ohm
at±200A.t Max：30ohm 35ohm
模擬輸出電流（在50A時）：125mA
匝數比率：1/1000
精度（25°C）：優于±0.5%ln
供電電壓：±12~15VDC(±5%)
原副邊電器絕緣：3KVrms/50KHz/1分鐘
3：精確性-動態參數
零點失調電流（25°C）：優于±0.20mA
失調電流溫漂（0~70°C）：優于±0.30mA
線性度：優于±0.10%
響應時間：優于500ns
頻帶寬度：DC~150 KHz
dl/dT精確跟隨：優于100A/μs
4：技術指標
工作溫度范圍：-40~85°C
儲存溫度范圍：-40~90°C
耗電流：14mA加上輸出電流
副邊內阻（+70°C）：30Ω
傳感器外殼：聚碳酸/ABS合成品
連接形式（初級）：穿孔
連接形式（次級）：3×0.8mm PCB焊腳
附注
1.溫度下的電阻范圍；
2.上述參數都在25度和±15V供電的情況下，除非另外說明。
